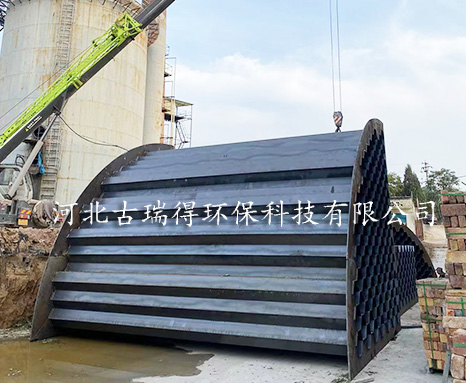

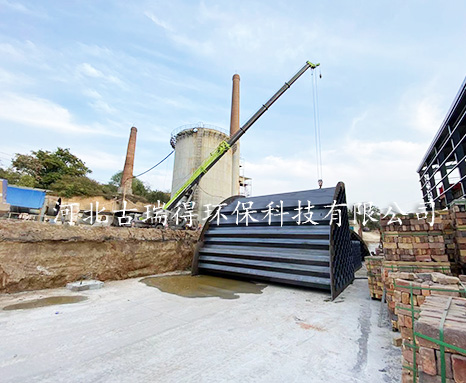

蜂窩式電捕焦油器與管式的結構相同，是將通道截面由圓形改為正六邊形。兩個相鄰正六邊形共用一條邊，即靠中間的正六邊形的六條邊均被包圍它的六個正六邊形所共用。用2～3mm的鋼板制成的蜂窩板即可滿足工藝和機械強度的要求。由于蜂窩式電捕焦油器具有結構緊湊合理、沒有電場空穴、空間利用率高、重量輕、耗鋼材少和捕集特性好等優點,但存在制造難度大．在運輸安裝過程中易產生誤差等缺點。

     隨著設備制造工藝水平的提高，蜂窩式電捕焦油器的優點會越來越受到人們的重視，必將逐步取代同心圓式和管式電捕焦油器。電捕焦油器自檢時，電捕一次、二次電流、電壓均升不起來，斷電后用2500V兆歐表測試絕緣，如果絕緣為零，排除高壓電纜原因后，可判斷為絕緣箱內瓷缸或瓷瓶擊穿及電暈絲段。
